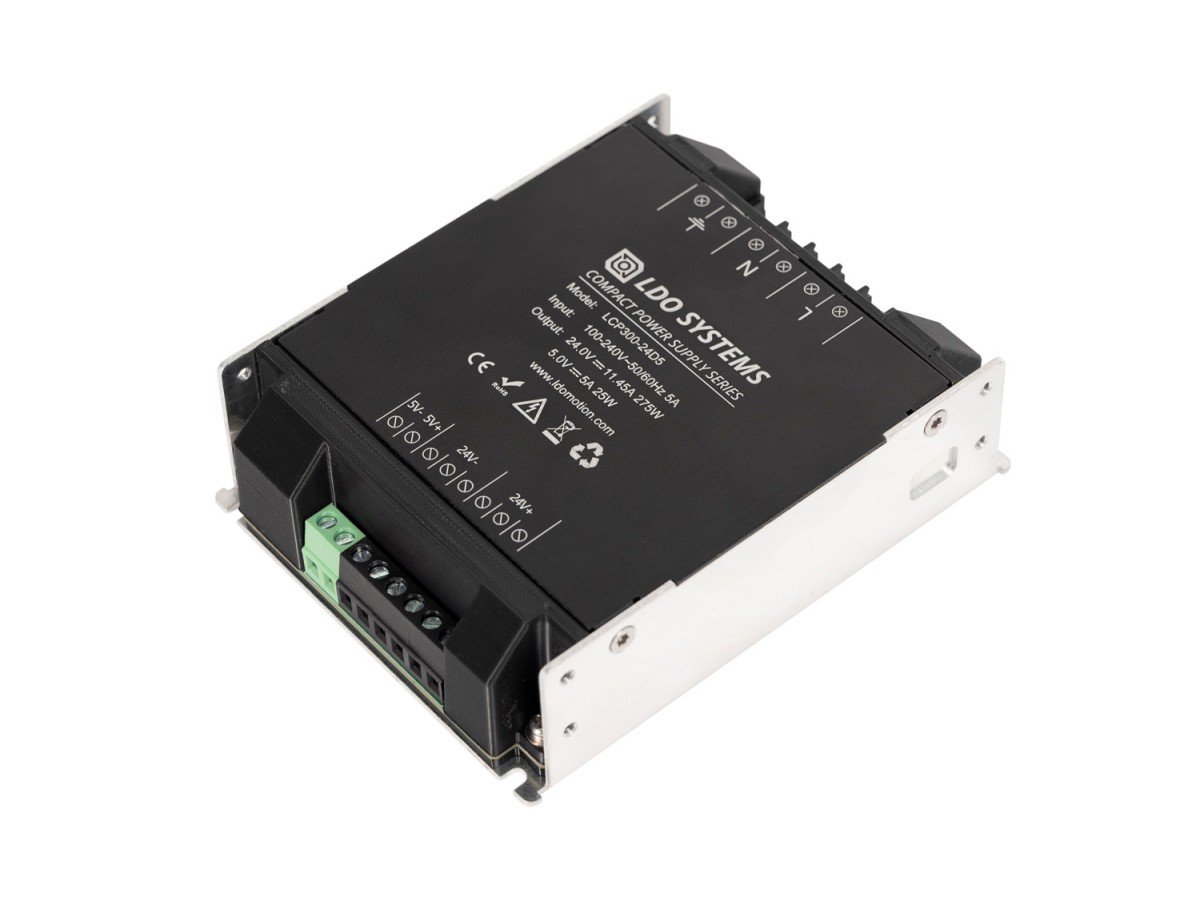

LDO LCP300-24D5 300 W strømforsyning – 24 V + 5 V

LDO LCP300-24D5 leverer printerens primære 24 V-forsyning og en separat 5 V-forsyning fra én kompakt enhed. Den indbyggede 5 V buck-konverter gør det muligt at forsyne kompatibel elektronik uden en separat DC-DC-konverter. Det fuldt indkapslede GaN-design har aktiv PFC, høj effektivitet og indbyggede beskyttelsesfunktioner.

Vigtige egenskaber

• Samlet udgangseffekt: op til 300 W
• Tre 24 VDC-udgangstilslutninger: samlet op til 11,45 A / 275 W
• Én 5 VDC-udgang: op til 5 A / 25 W
• Universel 100–240 VAC, 50–60 Hz-indgang uden spændingsvælger
• GaN-teknologi, PFC og effektivitet på mindst 91 %
• Beskyttelse mod overbelastning, overspænding og overtemperatur
• Fuldt indkapslet og kompakt format til DIY-3D-printere

Tekniske data

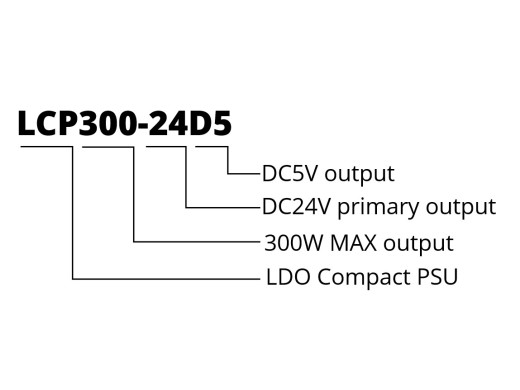

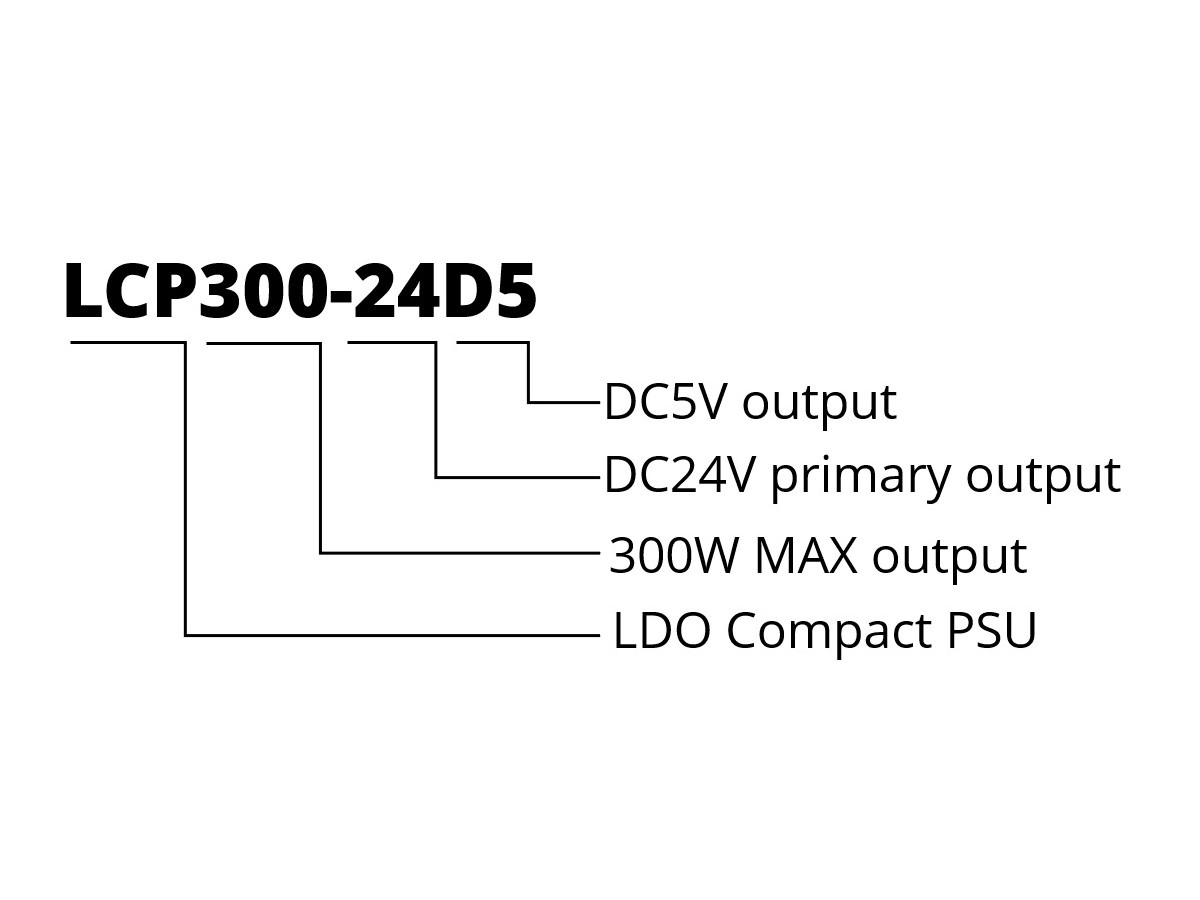

• Model: LCP300-24D5
• Indgang: 100–240 VAC, 50–60 Hz
• 24 V-udgang: maks. 11,45 A / 275 W
• 5 V-udgang: maks. 5 A / 25 W
• Samlet effekt: maks. 300 W

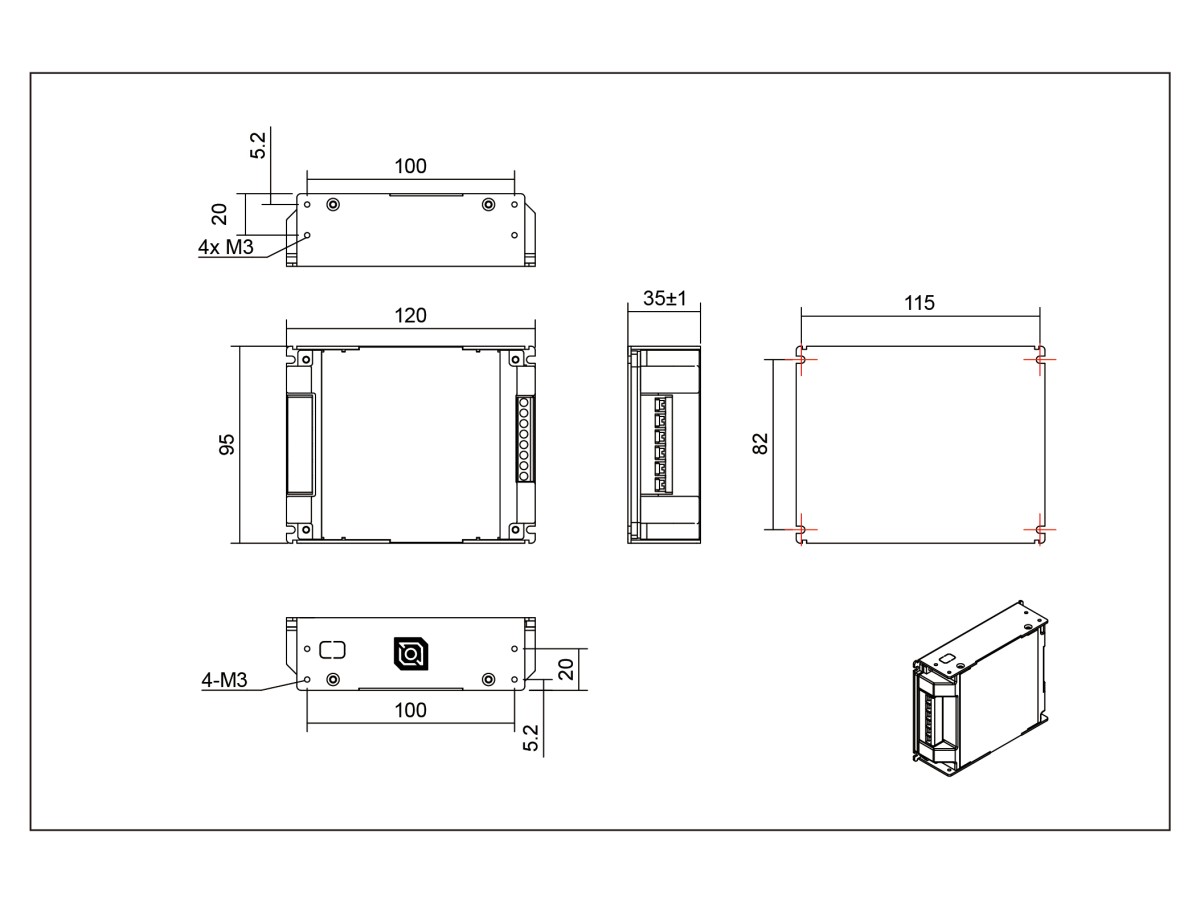

• Mål: 120 × 95 × 35 mm
• Driftstemperatur: -20 til 40 °C
• MTBF: 50.000 timer ved 25 °C
• Standarder oplyst af LDO: EN55032, EN55035, IEC61000-3-2, IEC61000-3-3 og EN IEC 62368-1

Tilslutning og køling

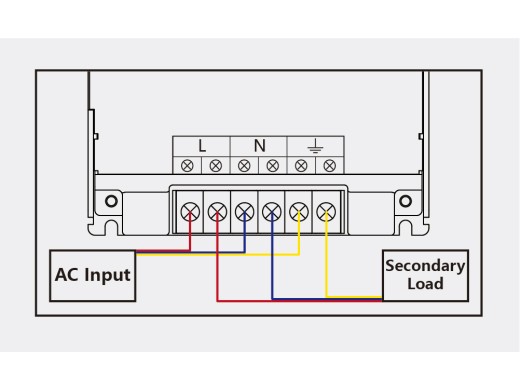

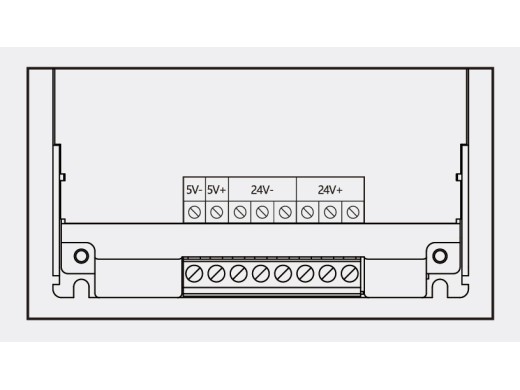

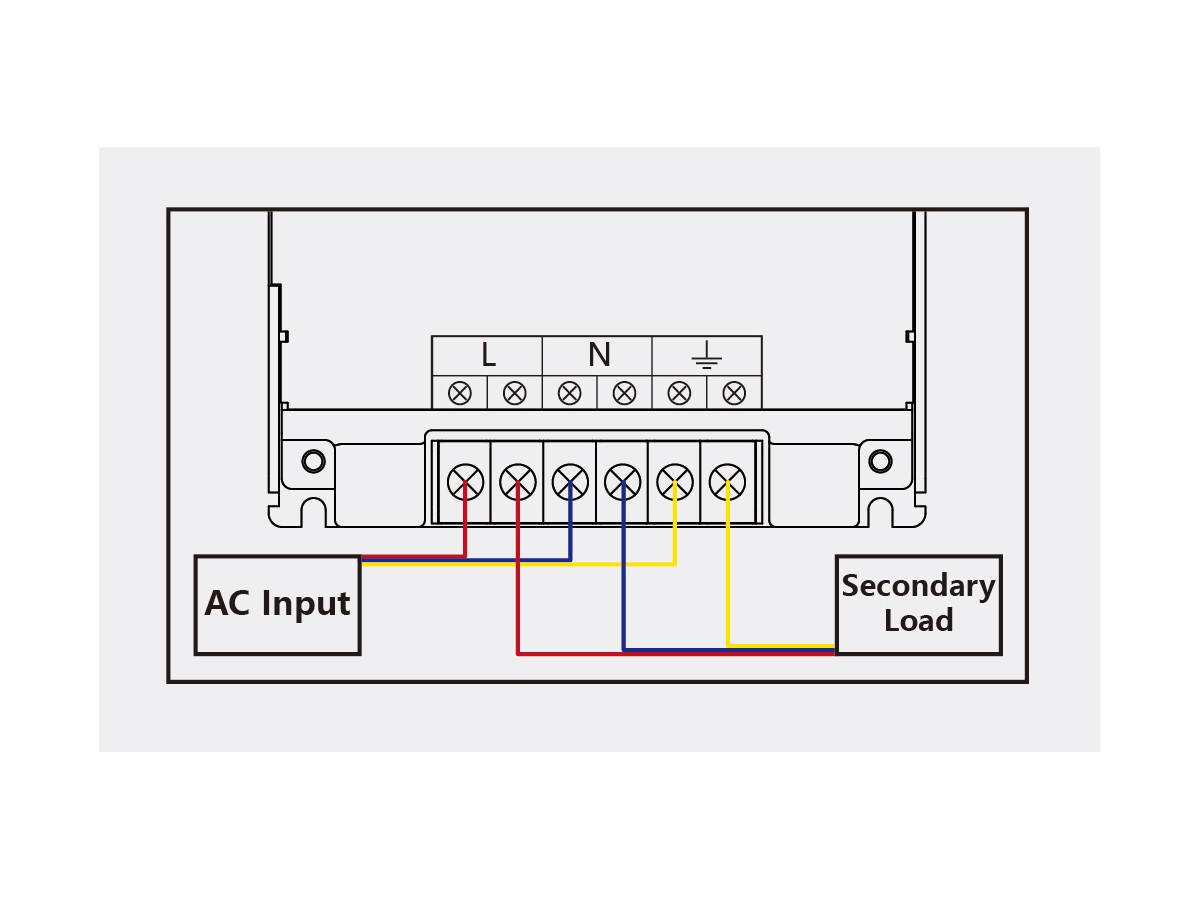

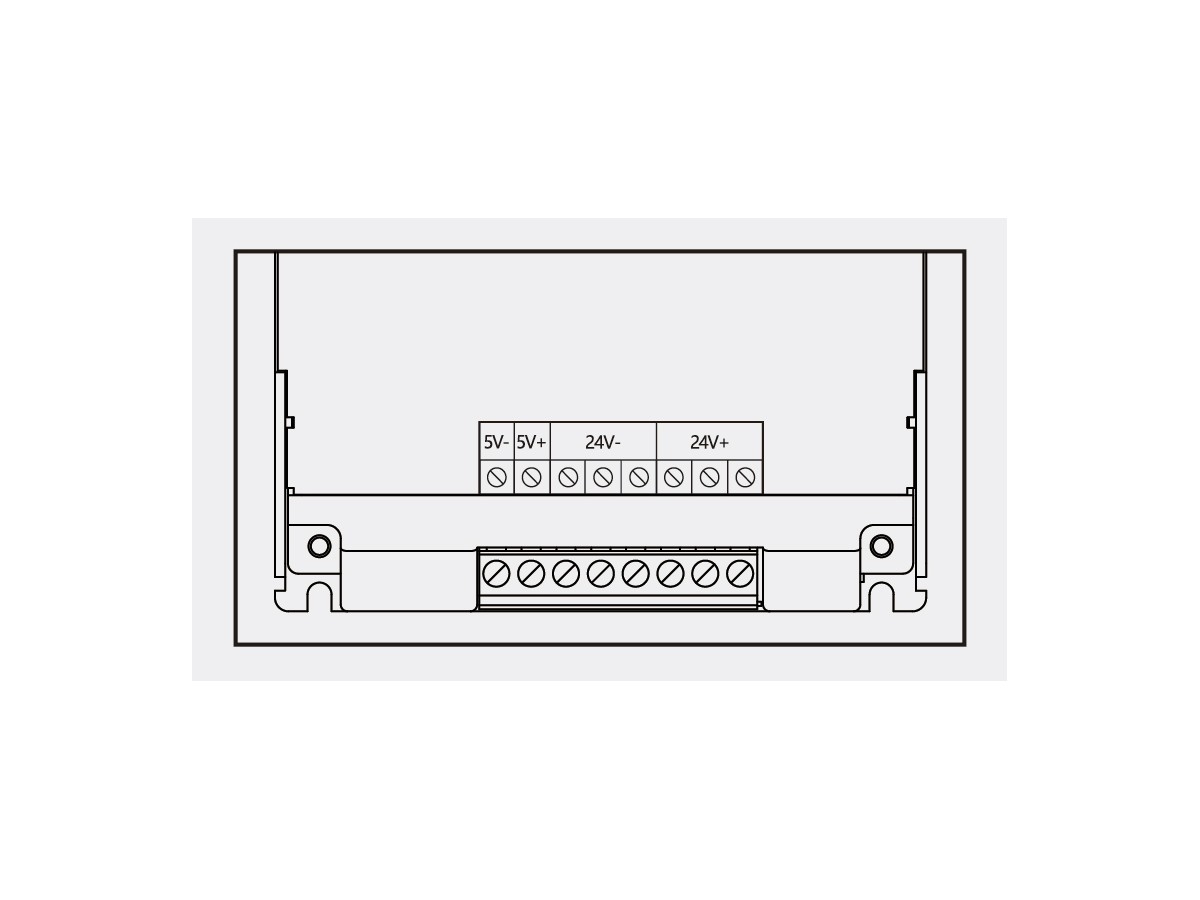

AC-indgangen bruger M3-barriereterminaler; LDO anbefaler SV2-3-gaffelkabelsko eller tilsvarende. DC-udgangene bruger skrueterminaler, hvor kabeltyller op til VE1508 anbefales. Ved fuld belastning kan kabinettet blive meget varmt, og LDO anbefaler ekstern luftstrøm rettet mod kabinettet.

Pakken indeholder

• 1 × LDO LCP300-24D5 strømforsyning

Vigtig sikkerhed

Dette produkt tilsluttes netspænding. Installation må kun udføres af en kvalificeret person med strømmen afbrudt og fravær af spænding kontrolleret. Beskyttelsesjord skal tilsluttes korrekt. Anvend passende sikring og afbryder samt lukket terminalafdækning, trækaflastning og tilstrækkelig ventilation i overensstemmelse med printerens konstruktion og gældende regler. 230 V kan medføre alvorlig personskade eller dødsfald.
