Mellow MultiHead Zero – XYZ-offset probe – Sølv

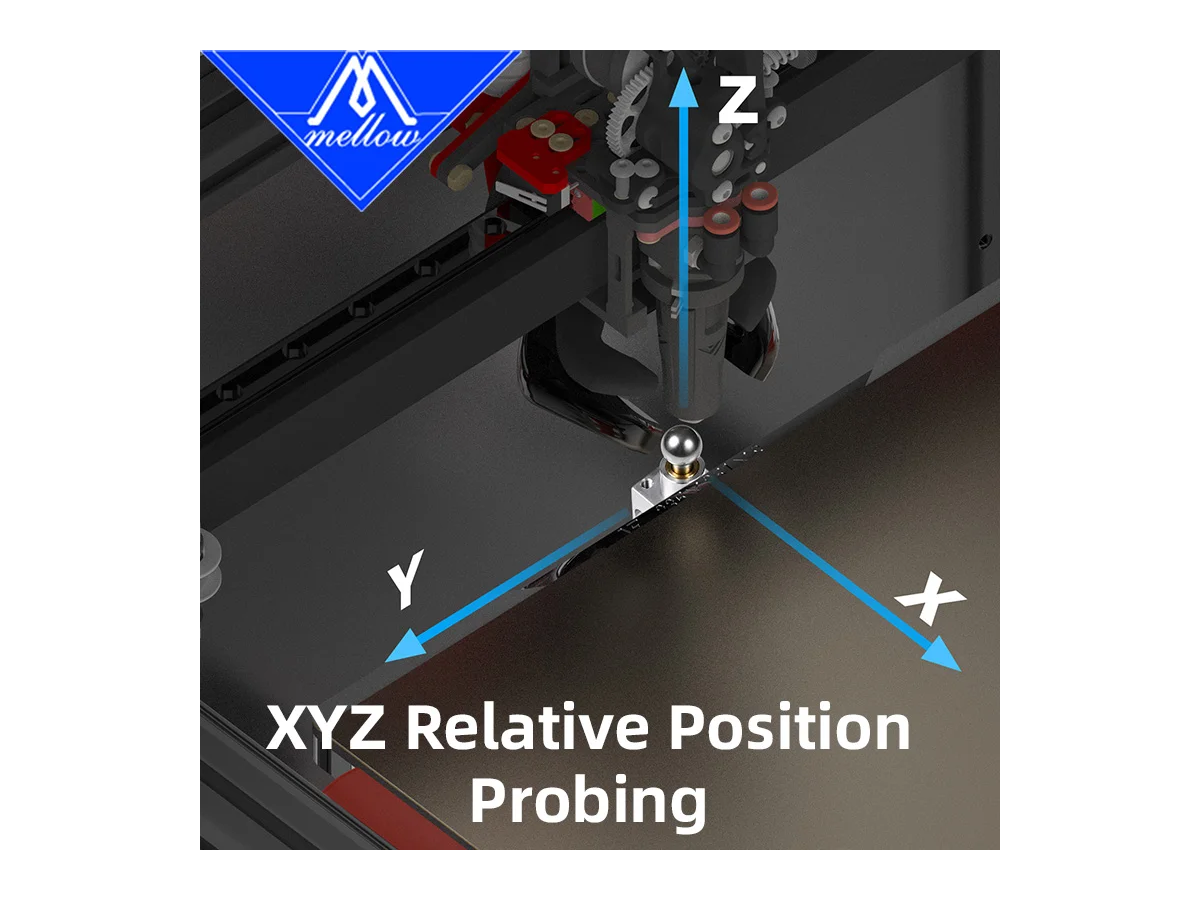

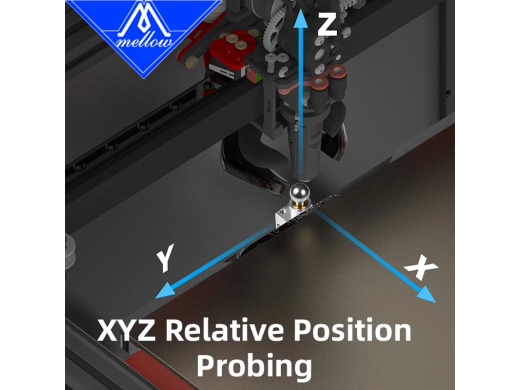

Når en printer skifter mellem flere dyser, skal deres positioner passe sammen. MultiHead Zero giver et fælles kontaktpunkt, som printerens kalibreringsrutine kan bruge til at bestemme forskellene i X, Y og Z. Det hjælper med at justere værktøjshovederne ved print med flere farver eller materialer.

Konstruktion og tilslutning

• Producent: Mellow
• Model: MultiHead Zero

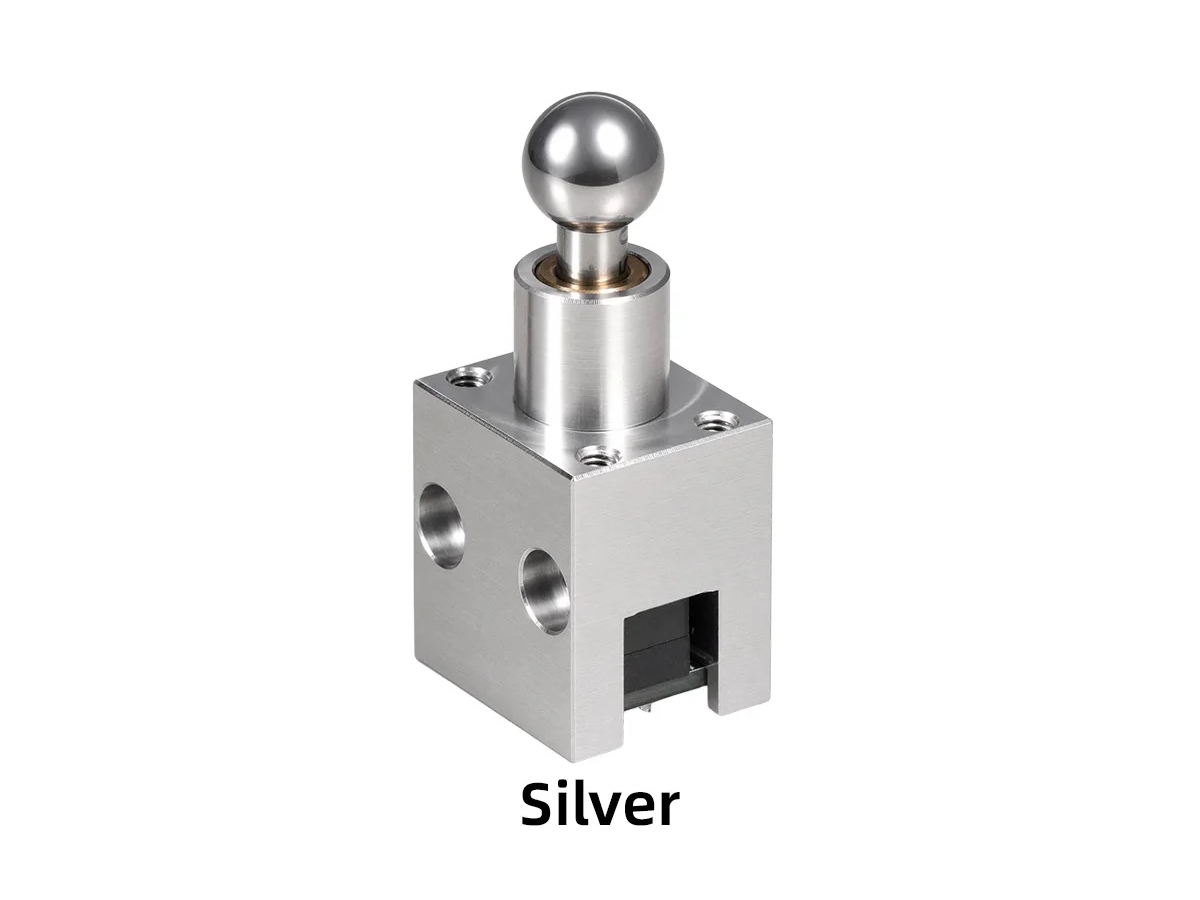

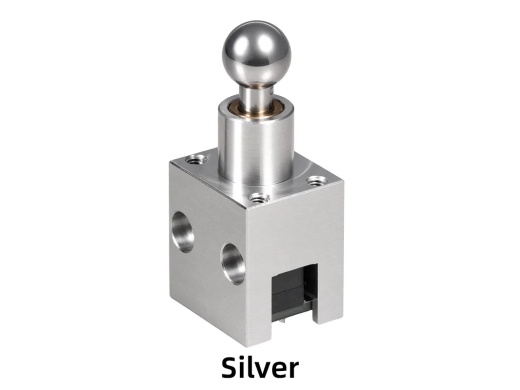

• Farve: Sølv

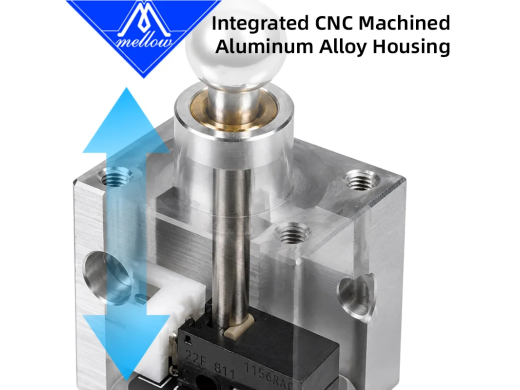

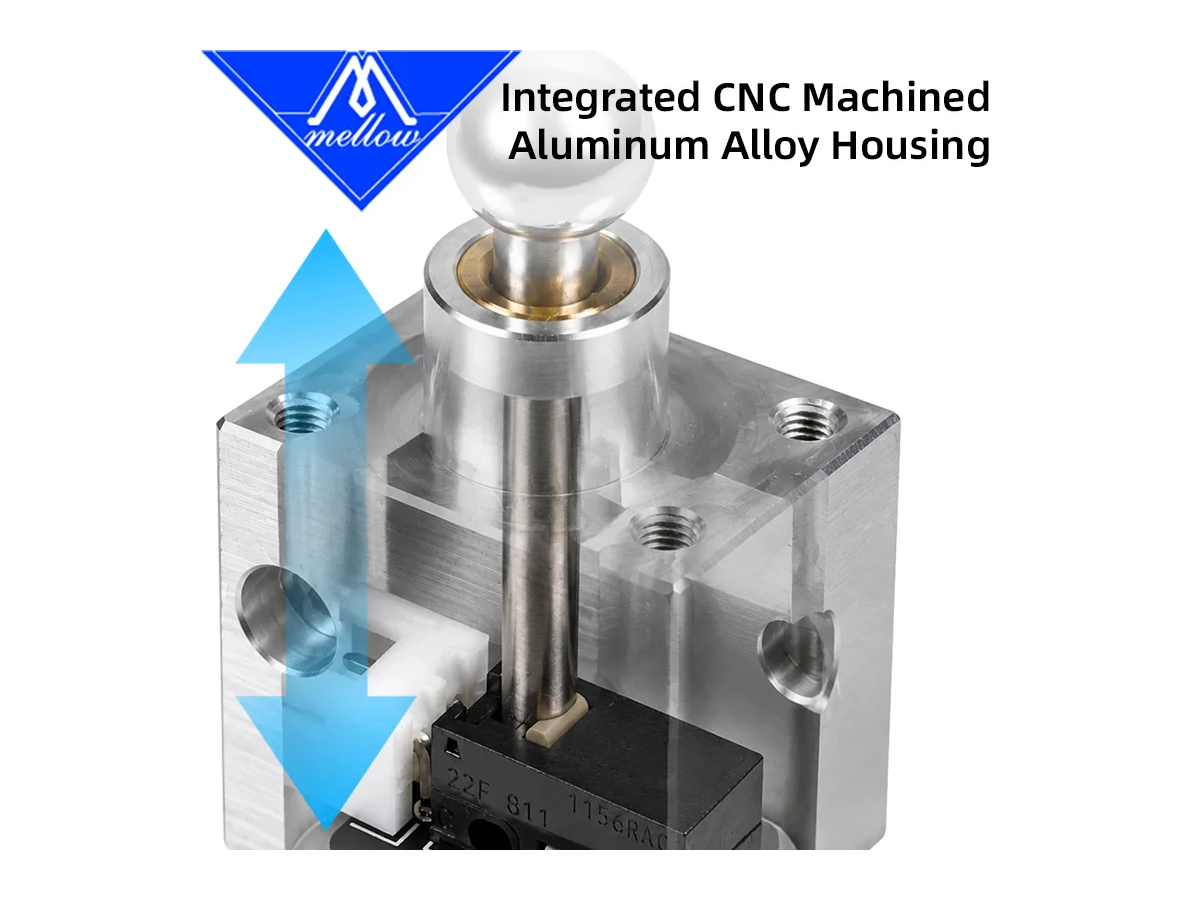

• CNC-fræset aluminiumshus med styreaksel, bøsning og kugleformet kontaktpunkt
• Mekanisk mikrokontakt: normalt lukket (NC)
• Stik: XH2.54, 2-pin

Montering og opsætning

Proben skal monteres stabilt og kunne nås af alle de dyser, der skal kalibreres. Tilslut den til en passende endstop-/probeindgang, og opsæt printerens kalibreringsrutine. Holder, kabelføring og firmwareopsætning afhænger af printeren. Mellows angivelse af IDEX, INDX og StealthChanger forudsætter en kompatibel opsætning.

Bemærk: “Zero” er produktseriens navn og er ikke en angivelse af målenøjagtighed.

Pakken indeholder

• 1 × Mellow MultiHead Zero probe, sølv

Dokumentation og projektfiler

Mellow henviser til DraftShift Designs Sexball Probe og StealthChanger som grundlag for designet. Se projektdokumentationen for kalibrering og relevante filer; følg Mellows oplysninger for den konkrete hardware.

• Mellow – produktinformation
• StealthChanger på GitHub
• StealthChanger – kalibreringsvejledning
• DraftShift – Sexball Probe
